MamianiLab - Liceo Mamiani Roma

Collezione 1 fisica
Sezione:ELETTROMAGNETISMO

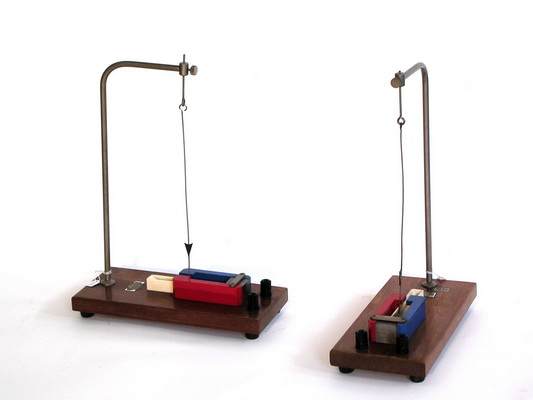

CONDUTTORE RETTILINEO OSCILLANTE

Costruttore: Officine Galileo
Prima metà XX sec..- Firenze
Legno , alluminio, ferro, acciaio, bachelite
260 x 115 x 345 mm
Inv. 1160

Permette di rilevare l’azione di un campo magnetico su una corrente elettrica. Il circuito elettrico, alimentato a corrente continua, si chiude su una bacchetta conduttrice, non ferromagnetica, che pesca nel mercurio collegato a un polo di un generatore, mentre l'altro polo è collegato all'estremità fissa della bacchetta sospesa ad un sostegno. Si fa in modo che la bacchetta venga a trovarsi nel traferro della calamita a "U". In questa situazione l'induzione magnetica da essa prodotta risulta perpendicolare alla bacchetta. La forza elettromagnetica, normale alla corrente e all'induzione magnetica, fa allontanare  l'asta dalla sua posizione di equilibrio. Se la corrente circola verso il basso la bacchetta si avvicina al sostegno, se è diretta verso l'alto essa si allontana.
