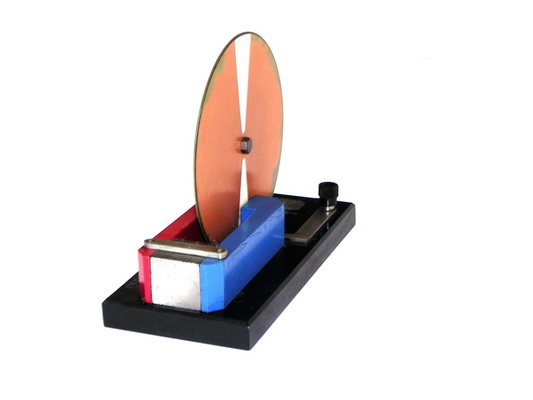

RUOTA DI BARLOW

Costruttore: Officine Galileo                                          Ideatore: P. Barlow
Prima metà XX sec. - Firenze
Bachelite, ferro, acciaio, rame
Base 170 x 80 mm, altezza 130 mm
Inv. 1174

Permette di rilevare l’azione di un campo magnetico su una corrente elettrica. È costituita da una ruota, di materiale non ferromagnetico, che pesca in una vaschetta contenente mercurio collegata al polo di una batteria mentre il mozzo della ruota è collegato all'altro polo. Il settore immerso nel mercurio è soggetto all'azione del campo magnetico generato dal magnete a ferro di cavallo che lo abbraccia, ogni raggio del disco si comporta come un filo percorso da corrente. La forza elettromagnetica, normale alla corrente e alla induzione magnetica, fa girare la ruota. Fu ideata da Peter Barlow (Norvich 1776 – Woolwich 1862).
