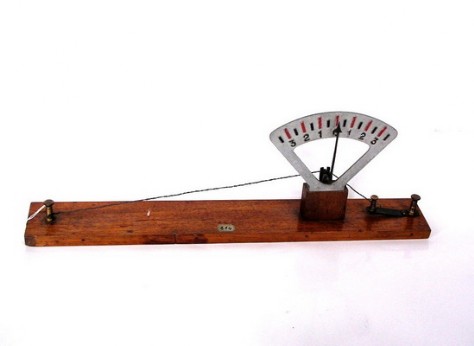

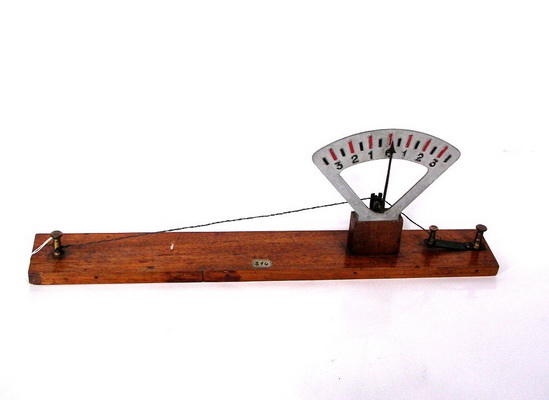

MODELLO DI AMPEROMETRO TERMICO
Costruttore sconosciuto
Prima metà XX sec.
Legno, alluminio, costantana
554 mm, 190 mm, 80 mm
Inv. 1214
La dilatazione di un conduttore filiforme, dovuta al riscaldamento per passaggio di corrente, viene utilizzata per misurare la corrente stessa. Il filo è ancorato ad un estremo, avvolto sul rocchetto di comando di un indice, e tesato all’altro estremo da una lamina che permette di apprezzare la dilatazione lineare. Al passaggio di corrente si osserva uno spostamento dell’indice. L’allungamento è direttamente proporzionale all’intensità di corrente perciò la scala può essere tarata in ampère. L’effetto termico del passaggio della corrente, riscontrabile con corrente continua, è riscontrabile anche quando l’alimentazione è a corrente alternata.
